DAIKIN / SKY AIR

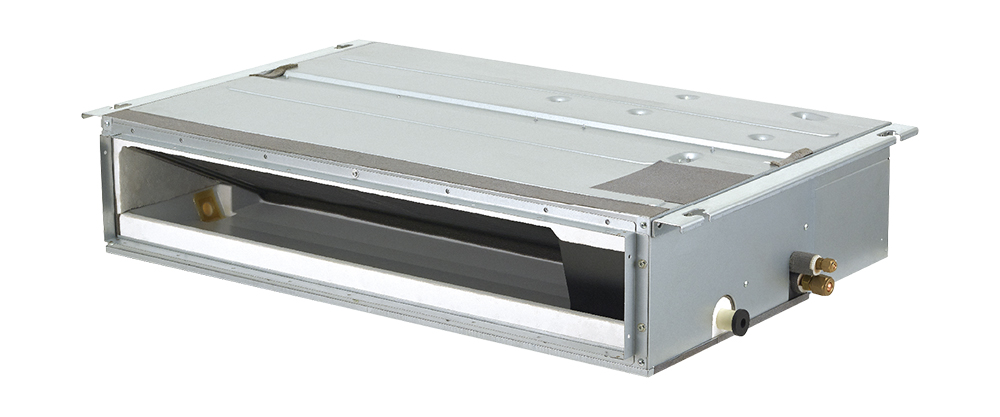

Daikin Low Static Duct Inverter FDBF-EV2S

Daikin FDBF-EV2S เป็นแอร์ดักส์อินเวอร์เตอร์แรงดันสถิตต่ำ สำหรับงานซ่อนเครื่องที่ต้องคุมแนวท่อลมและพื้นที่ติดตั้งอย่างละเอียด

รุ่นย่อยและข้อมูลจำเพาะ ↓ปรึกษาซีรีส์นี้ ↗

สิ่งที่ควรทราบเกี่ยวกับซีรีส์นี้

เป็นรุ่น Low Static ต้องเลือกท่อลมให้เหมาะกับแรงดัน
มีทางเลือกการเชื่อมต่อด้านซ้ายหรือขวาตามข้อกำหนดติดตั้ง

เลือกให้เหมาะกับหน้างาน

เริ่มจากผังท่อลมที่กระชับและช่องเซอร์วิสที่เปิดใช้งานได้จริง หากต้องเดินท่อยาวหรือมีข้องอมาก ควรเทียบแรงดันกับรุ่น Middle Static ก่อนตัดสินใจ

DAIKIN / MODEL DATA

รุ่นย่อยและข้อมูลจำเพาะ

เลือกรหัสรุ่น

เลือกแต่ละรหัสเพื่อดูข้อมูลของรุ่นนั้น และตรวจการจับคู่เครื่องภายในกับเครื่องภายนอกก่อนนำไปใช้ออกแบบ

FDBF13EV2S / RZFC13EV2S
รายการ	หน่วย	ข้อมูลผู้ผลิต
ข้อมูลชุดเครื่อง
ขนาดการทำความเย็น	kW	3.8/(1.8～4.5)
ประสิทธิภาพพลังงานตามฤดูกาล (SEER)	BTU/W.h	17.07
แหล่งจ่ายไฟ	V/Ph/Hz	Supply from Outdoor and Indoor(Indoor) EV2S: 220V / 1 Phase / 50Hz(Outdoor) EV2S: 220V / 1 Phase / 50Hz
รุ่นชุดเครื่อง	—	FDBF13EV2S/RZFC13EV2S
กำลังไฟฟ้า	W	1,120
ขนาดการทำความเย็น	BTU/hr	13,000/(6100～15400)
เครื่องภายใน
ปริมาณลม	cfm	494 / 388 / 335
ระดับความเร็วพัดลม	—	3Step
ระดับเสียง	dB(A)	36 / 32 / 25
ขนาดเครื่อง (สูง × กว้าง × ลึก)	mm	245 x 700 x 800
น้ำหนัก	kg	26
รุ่นชุดภายใน	—	FDBF13EV2S
แรงดันสถิตภายนอก	Pa	Rated 15/(15-38)
ขนาดท่อระบายน้ำ	mm	VP25(I.D.ϕ25 × O.D.ϕ34)
ปริมาณลม	m3/min	14 /11 / 9.5
เครื่องภายนอก
ขนาดเครื่อง (สูง × กว้าง × ลึก)	mm	595x845x300
น้ำหนัก	kg	34
ชนิดคอมเพรสเซอร์	—	Hermetically sealed swing type
สารทำความเย็น	—	R32
ความยาวท่อที่ไม่ต้องเติมสารทำความเย็นเพิ่ม	m	15
ความยาวท่อสูงสุด	m	30 (equivalent length 40 m)
ความต่างระดับสูงสุด	m	15
รุ่นชุดภายนอก	—	RZFC13EV2S
ขนาดท่อสารทำความเย็นด้านของเหลว	mm/inch/Hun	Ø6.4 (Flare)
ชนิดแผงแลกเปลี่ยนความร้อนชุดภายนอก	—	CAZ Protection (Anti - Corrosion Micro Channel)
ขนาดท่อสารทำความเย็นด้านแก๊ส	mm/inch/Hun	Ø12.7 (Flare)
กำลังมอเตอร์คอมเพรสเซอร์	W	1,100
ระดับเสียง	dB(A)	48
ปริมาณสารทำความเย็นจากโรงงาน	kg	0.60
ขนาดท่อระบายน้ำ	mm	Ø16

FDBF18EV2S / RZFC18EV2S
รายการ	หน่วย	ข้อมูลผู้ผลิต
ข้อมูลชุดเครื่อง
ขนาดการทำความเย็น	kW	5.3/(2.3～6.0)
ประสิทธิภาพพลังงานตามฤดูกาล (SEER)	BTU/W.h	17.07
แหล่งจ่ายไฟ	V/Ph/Hz	Supply from Outdoor and Indoor(Indoor) EV2S: 220V / 1 Phase / 50Hz(Outdoor) EV2S: 220V / 1 Phase / 50Hz
รุ่นชุดเครื่อง	—	FDBF18EV2S/RZFC18EV2S
กำลังไฟฟ้า	W	1,680
ขนาดการทำความเย็น	BTU/hr	18,000/(7800～20500)
เครื่องภายใน
ปริมาณลม	cfm	794 / 706 / 618
ระดับความเร็วพัดลม	—	3Step
ระดับเสียง	dB(A)	39 / 35 / 33
ขนาดเครื่อง (สูง × กว้าง × ลึก)	mm	245 x 1000 x 800
น้ำหนัก	kg	36
รุ่นชุดภายใน	—	FDBF18EV2S
แรงดันสถิตภายนอก	Pa	Rated 15/(15-38)
ขนาดท่อระบายน้ำ	mm	VP25(I.D.ϕ25 × O.D.ϕ34)
ปริมาณลม	m3/min	22.5 / 20 / 17.5
เครื่องภายนอก
ขนาดเครื่อง (สูง × กว้าง × ลึก)	mm	595x845x300
น้ำหนัก	kg	34
ชนิดคอมเพรสเซอร์	—	Hermetically sealed swing type
สารทำความเย็น	—	R32
ความยาวท่อที่ไม่ต้องเติมสารทำความเย็นเพิ่ม	m	15
ความยาวท่อสูงสุด	m	30 (equivalent length 40 m)
ความต่างระดับสูงสุด	m	15
รุ่นชุดภายนอก	—	RZFC18EV2S
ขนาดท่อสารทำความเย็นด้านของเหลว	mm/inch/Hun	Ø6.4 (Flare)
ชนิดแผงแลกเปลี่ยนความร้อนชุดภายนอก	—	CAZ Protection (Anti - Corrosion Micro Channel)
ขนาดท่อสารทำความเย็นด้านแก๊ส	mm/inch/Hun	Ø12.7 (Flare)
กำลังมอเตอร์คอมเพรสเซอร์	W	1,100
ระดับเสียง	dB(A)	49
ปริมาณสารทำความเย็นจากโรงงาน	kg	0.60
ขนาดท่อระบายน้ำ	mm	Ø16

FDBF24EV2S / RZFC24EV2S
รายการ	หน่วย	ข้อมูลผู้ผลิต
ข้อมูลชุดเครื่อง
ขนาดการทำความเย็น	kW	7.0/(2.6～8.0)
ประสิทธิภาพพลังงานตามฤดูกาล (SEER)	BTU/W.h	17.07
แหล่งจ่ายไฟ	V/Ph/Hz	Supply from Outdoor and Indoor(Indoor) EV2S: 220V / 1 Phase / 50Hz(Outdoor) EV2S: 220V / 1 Phase / 50Hz
รุ่นชุดเครื่อง	—	FDBF24EV2S/RZFC24EV2S
กำลังไฟฟ้า	W	2,230
ขนาดการทำความเย็น	BTU/hr	24,000/(8900～27300)
เครื่องภายใน
ปริมาณลม	cfm	794 / 706 / 618
ระดับความเร็วพัดลม	—	3Step
ระดับเสียง	dB(A)	39 / 35 / 33
ขนาดเครื่อง (สูง × กว้าง × ลึก)	mm	245 x 1000 x 800
น้ำหนัก	kg	36
รุ่นชุดภายใน	—	FDBF24EV2S
แรงดันสถิตภายนอก	Pa	Rated 15/(15-38)
ขนาดท่อระบายน้ำ	mm	VP25(I.D.ϕ25 × O.D.ϕ34)
ปริมาณลม	m3/min	22.5 / 20 / 17.5
เครื่องภายนอก
ขนาดเครื่อง (สูง × กว้าง × ลึก)	mm	595x845x300
น้ำหนัก	kg	37
ชนิดคอมเพรสเซอร์	—	Hermetically sealed swing type
สารทำความเย็น	—	R32
ความยาวท่อที่ไม่ต้องเติมสารทำความเย็นเพิ่ม	m	10
ความยาวท่อสูงสุด	m	30 (equivalent length 40 m)
ความต่างระดับสูงสุด	m	15
รุ่นชุดภายนอก	—	RZFC24EV2S
ขนาดท่อสารทำความเย็นด้านของเหลว	mm/inch/Hun	Ø9.5 (Flare)
ชนิดแผงแลกเปลี่ยนความร้อนชุดภายนอก	—	CAZ Protection (Anti - Corrosion Micro Channel)
ขนาดท่อสารทำความเย็นด้านแก๊ส	mm/inch/Hun	Ø15.9 (Flare)
กำลังมอเตอร์คอมเพรสเซอร์	W	1,300
ระดับเสียง	dB(A)	50
ปริมาณสารทำความเย็นจากโรงงาน	kg	0.80
ขนาดท่อระบายน้ำ	mm	Ø16

ข้อมูลจำเพาะอ้างอิงรหัสรุ่นที่เลือก ค่าเสียงและอัตราลมอาจต่างกันตามระดับการทำงาน ส่วนค่าประสิทธิภาพต้องเปรียบเทียบภายใต้เงื่อนไขทดสอบเดียวกัน ขนาดความเย็นเพียงอย่างเดียวไม่ยืนยันว่าติดตั้งแทนเครื่องเดิมได้

คำถามที่พบบ่อยเกี่ยวกับ Daikin Sky Air

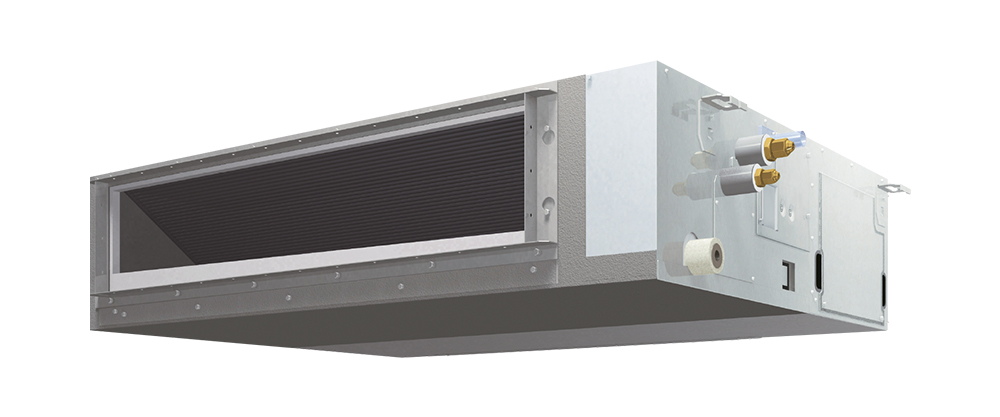

FDBF-EV2S กับ Middle Static ต่างกันที่ต้องพิจารณาอะไร?

จุดสำคัญคือแรงดันสถิตที่ใช้เอาชนะแรงต้านท่อลม ให้ตรวจค่าของรุ่นย่อยกับแบบท่อจริง ไม่ใช้ชื่อ Low Static หรือจำนวน BTU ตัดสินเพียงอย่างเดียว

ควรเลือกขนาดความเย็นอย่างไร?

ให้คำนวณภาระความร้อนจากพื้นที่ ความสูง แดด จำนวนคน และอุปกรณ์ ก่อนเลือกรุ่นย่อย พร้อมตรวจระบบไฟและตำแหน่งคอยล์ร้อนกับ AirHub360

AIRHUB360 / LET’S PLAN TOGETHER

ปรึกษาซีรีส์นี้

เริ่มจากระดับฝ้า พื้นที่เหนือฝ้า ตำแหน่งวางเครื่อง และทิศทางที่ต้องการส่งลม จากนั้นคำนวณภาระความร้อนและตรวจระบบไฟฟ้า แนวท่อ น้ำทิ้ง และช่องเข้าบำรุงรักษา กลุ่มฝังฝ้า 4 ทิศทางในหน้านี้รวม Round Flow เพื่อให้เลือกเทียบรูปแบบติดตั้งได้ง่าย โดย Round Flow กระจายลมรอบทิศทาง 360 องศา ไม่ใช่ลมออกเพียง 4 ทิศทาง
