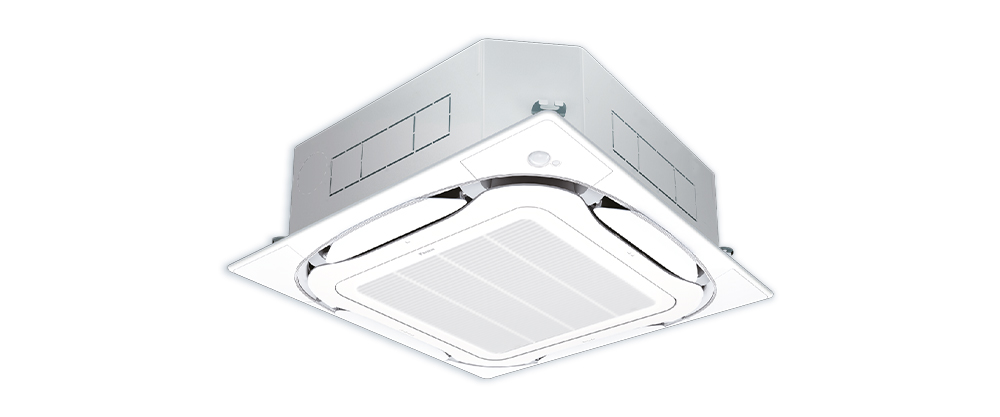

Streamer Round Flow Cassette Inverter FCTF-BV2S
Daikin FCTF-BV2S는 360도 라운드 플로우 송풍과 인버터 제어, Streamer 기술을 갖춘 천장 매립형입니다.
DAIKIN / SKY AIR
Daikin Round Flow Cassette Inverter FCFC-EV2S
Daikin FCFC-EV2S는 공간 중앙에서 송풍하는 인버터 라운드 플로우 카세트로, 실제 실내 배치에 맞춰 위치를 정해야 합니다.
모델 및 기술 사양 ↓이 시리즈 상담 ↗시리즈 선택 포인트
- 360도 라운드 플로우 패널
- R32 냉매를 사용하는 인버터 시스템
설치 현장에 맞춘 계획
높은 선반이나 칸막이가 있는 매장은 구역별 기류를 확인한 뒤 설치 대수를 정하고 배수 및 천장 내 점검 공간을 확보하세요.
DAIKIN / MODEL DATA
모델 및 기술 사양
코드를 선택해 해당 모델 사양을 확인하세요. 설계에 사용하기 전에 지정 실내외기 조합을 검토해야 합니다.
| 항목 | 단위 | 제조사 자료 |
|---|---|---|
| 시스템 정보 | ||
| 냉방 능력 | kW | 4.0/(1.8～4.5) |
| 계절 에너지 효율 (SEER) | BTU/W.h | 19.30 |
| 전원 | V/Ph/Hz | Supply from OutdoorEV2S 220V / 1Phase / 50Hz |
| 시스템 모델 조합 | — | FCFC13EV2S/RZFC13EV2S |
| 소비 전력 | W | 1,220 |
| 냉방 능력 | BTU/hr | 13,600/(6100～15400) |
| 실내기 | ||
| 풍량 | cfm | 671 / 494 / 388 |
| 팬 속도 설정 | — | 3Step, Auto |
| 공기 필터 | — | Resin net (With mould resistance) |
| 소음 수준 | dB(A) | 37 / 32 / 28 |
| 크기 (높이 × 너비 × 깊이) | mm | 256x840x840 |
| 중량 | kg | 19 |
| 실내기 모델 | — | FCFC13EV2S |
| 장식 패널 중량 | kg | 5.5 |
| 장식 패널 크기 (높이 × 너비 × 깊이) | mm | 50 x 950 x 950 |
| 드레인 배관 연결 크기 | mm | VP25 (I.D.∅25 x O.D.∅34) |
| 풍량 | m3/min | 19 / 14 / 11 |
| 실외기 | ||
| 크기 (높이 × 너비 × 깊이) | mm | 595x845x300 |
| 중량 | kg | 34 |
| 압축기 유형 | — | Hermetically sealed swing type |
| 냉매 | — | R32 |
| 냉매 추가 충전 없이 가능한 배관 길이 | m | 15 |
| 최대 배관 길이 | m | 30 (equivalent length 40 m) |
| 최대 높이 차이 | m | 15 |
| 실외기 모델 | — | RZFC13EV2S |
| 냉매 액관 크기 | mm/inch/Hun | Ø6.4 (Flare) |
| 실외기 열교환기 유형 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| 냉매 가스관 크기 | mm/inch/Hun | Ø12.7 (Flare) |
| 압축기 모터 출력 | W | 1,100 |
| 소음 수준 | dB(A) | 48 |
| 공장 냉매 충전량 | kg | 0.6 |
| 드레인 배관 연결 크기 | mm | Ø16 |
| 항목 | 단위 | 제조사 자료 |
|---|---|---|
| 시스템 정보 | ||
| 냉방 능력 | kW | 5.3/(2.3～6.0) |
| 계절 에너지 효율 (SEER) | BTU/W.h | 19.00 |
| 전원 | V/Ph/Hz | Supply from OutdoorEV2S 220V / 1Phase / 50Hz |
| 시스템 모델 조합 | — | FCFC18EV2S/RZFC18EV2S |
| 소비 전력 | W | 1,630 |
| 냉방 능력 | BTU/hr | 18,000/(7800～20500) |
| 실내기 | ||
| 풍량 | cfm | 671 / 494 / 388 |
| 팬 속도 설정 | — | 3Step, Auto |
| 공기 필터 | — | Resin net (With mould resistance) |
| 소음 수준 | dB(A) | 37 / 32 / 28 |
| 크기 (높이 × 너비 × 깊이) | mm | 256x840x840 |
| 중량 | kg | 19 |
| 실내기 모델 | — | FCFC18EV2S |
| 장식 패널 중량 | kg | 5.5 |
| 장식 패널 크기 (높이 × 너비 × 깊이) | mm | 50 x 950 x 950 |
| 드레인 배관 연결 크기 | mm | VP25 (I.D.∅25 x O.D.∅34) |
| 풍량 | m3/min | 19 / 14 / 11 |
| 실외기 | ||
| 크기 (높이 × 너비 × 깊이) | mm | 595x845x300 |
| 중량 | kg | 34 |
| 압축기 유형 | — | Hermetically sealed swing type |
| 냉매 | — | R32 |
| 냉매 추가 충전 없이 가능한 배관 길이 | m | 15 |
| 최대 배관 길이 | m | 30 (equivalent length 40 m) |
| 최대 높이 차이 | m | 15 |
| 실외기 모델 | — | RZFC18EV2S |
| 냉매 액관 크기 | mm/inch/Hun | Ø6.4 (Flare) |
| 실외기 열교환기 유형 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| 냉매 가스관 크기 | mm/inch/Hun | Ø12.7 (Flare) |
| 압축기 모터 출력 | W | 1,100 |
| 소음 수준 | dB(A) | 49 |
| 공장 냉매 충전량 | kg | 0.6 |
| 드레인 배관 연결 크기 | mm | Ø16 |
| 항목 | 단위 | 제조사 자료 |
|---|---|---|
| 시스템 정보 | ||
| 냉방 능력 | kW | 7.0/(2.6～8.0) |
| 계절 에너지 효율 (SEER) | BTU/W.h | 18.80 |
| 전원 | V/Ph/Hz | Supply from OutdoorEV2S 220V / 1Phase / 50Hz |
| 시스템 모델 조합 | — | FCFC24EV2S/RZFC24EV2S |
| 소비 전력 | W | 2,150 |
| 냉방 능력 | BTU/hr | 24,000/(8900～27300) |
| 실내기 | ||
| 풍량 | cfm | 812 / 635 / 459 |
| 팬 속도 설정 | — | 3Step, Auto |
| 공기 필터 | — | Resin net (With mould resistance) |
| 소음 수준 | dB(A) | 37 / 34 / 28 |
| 크기 (높이 × 너비 × 깊이) | mm | 256x840x840 |
| 중량 | kg | 22 |
| 실내기 모델 | — | FCFC24EV2S |
| 장식 패널 중량 | kg | 5.5 |
| 장식 패널 크기 (높이 × 너비 × 깊이) | mm | 50 x 950 x 950 |
| 드레인 배관 연결 크기 | mm | VP25 (I.D.∅25 x O.D.∅34) |
| 풍량 | m3/min | 23 / 18 / 13 |
| 실외기 | ||
| 크기 (높이 × 너비 × 깊이) | mm | 595x845x300 |
| 중량 | kg | 37 |
| 압축기 유형 | — | Hermetically sealed swing type |
| 냉매 | — | R32 |
| 냉매 추가 충전 없이 가능한 배관 길이 | m | 10 |
| 최대 배관 길이 | m | 30 (equivalent length 40 m) |
| 최대 높이 차이 | m | 15 |
| 실외기 모델 | — | RZFC24EV2S |
| 냉매 액관 크기 | mm/inch/Hun | Ø9.5 (Flare) |
| 실외기 열교환기 유형 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| 냉매 가스관 크기 | mm/inch/Hun | Ø15.9 (Flare) |
| 압축기 모터 출력 | W | 1,300 |
| 소음 수준 | dB(A) | 50 |
| 공장 냉매 충전량 | kg | 0.8 |
| 드레인 배관 연결 크기 | mm | Ø16 |
| 항목 | 단위 | 제조사 자료 |
|---|---|---|
| 시스템 정보 | ||
| 냉방 능력 | kW | 8.8/(4.2～10.0) |
| 계절 에너지 효율 (SEER) | BTU/W.h | 17.15 |
| 전원 | V/Ph/Hz | Supply from OutdoorEV2S 220V / 1Phase / 50Hz |
| 시스템 모델 조합 | — | FCFC30EV2S/RZFC30EV2S |
| 소비 전력 | W | 2,830 |
| 냉방 능력 | BTU/hr | 30,000/(14300～34100) |
| 실내기 | ||
| 풍량 | cfm | 812 / 635 / 459 |
| 팬 속도 설정 | — | 3Step, Auto |
| 공기 필터 | — | Resin net (With mould resistance) |
| 소음 수준 | dB(A) | 38 / 34 / 29 |
| 크기 (높이 × 너비 × 깊이) | mm | 256x840x840 |
| 중량 | kg | 22 |
| 실내기 모델 | — | FCFC30EV2S |
| 장식 패널 중량 | kg | 5.5 |
| 장식 패널 크기 (높이 × 너비 × 깊이) | mm | 50 x 950 x 950 |
| 드레인 배관 연결 크기 | mm | VP25 (I.D.∅25 x O.D.∅34) |
| 풍량 | m3/min | 23 / 18 / 13 |
| 실외기 | ||
| 크기 (높이 × 너비 × 깊이) | mm | 695x930x350 |
| 중량 | kg | 44 |
| 압축기 유형 | — | Hermetically sealed swing type |
| 냉매 | — | R32 |
| 냉매 추가 충전 없이 가능한 배관 길이 | m | 15 |
| 최대 배관 길이 | m | 50 (equivalent length 70 m) |
| 최대 높이 차이 | m | 30 |
| 실외기 모델 | — | RZFC30EV2S |
| 냉매 액관 크기 | mm/inch/Hun | Ø9.5 (Flare) |
| 실외기 열교환기 유형 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| 냉매 가스관 크기 | mm/inch/Hun | Ø15.9 (Flare) |
| 압축기 모터 출력 | W | 1,600 |
| 소음 수준 | dB(A) | 51 |
| 공장 냉매 충전량 | kg | 1.0 |
| 드레인 배관 연결 크기 | mm | Ø16 |
| 항목 | 단위 | 제조사 자료 |
|---|---|---|
| 시스템 정보 | ||
| 냉방 능력 | kW | 10.6/(5.0～11.2) |
| 계절 에너지 효율 (SEER) | BTU/W.h | 16.73 |
| 전원 | V/Ph/Hz | Supply from Outdoor220V / 1Phase / 50Hz |
| 시스템 모델 조합 | — | FCFC36EV2S/RZFC36EV2S |
| 소비 전력 | W | 3,420 |
| 냉방 능력 | BTU/hr | 36,000/(17100～38200) |
| 실내기 | ||
| 풍량 | cfm | 1,200 / 953 / 706 |
| 팬 속도 설정 | — | 3Step, Auto |
| 공기 필터 | — | Resin net (With mould resistance) |
| 소음 수준 | dB(A) | 45 / 38 / 33 |
| 크기 (높이 × 너비 × 깊이) | mm | 298x840x840 |
| 중량 | kg | 24 |
| 실내기 모델 | — | FCFC36EV2S |
| 장식 패널 중량 | kg | 5.5 |
| 장식 패널 크기 (높이 × 너비 × 깊이) | mm | 50 x 950 x 950 |
| 드레인 배관 연결 크기 | mm | VP25 (I.D.∅25 x O.D.∅34) |
| 풍량 | m3/min | 34 / 27 /20 |
| 실외기 | ||
| 크기 (높이 × 너비 × 깊이) | mm | 695x930x350 |
| 중량 | kg | 44 |
| 압축기 유형 | — | Hermetically sealed swing type |
| 냉매 | — | R32 |
| 냉매 추가 충전 없이 가능한 배관 길이 | m | 15 |
| 최대 배관 길이 | m | 50 (equivalent length 70 m) |
| 최대 높이 차이 | m | 30 |
| 실외기 모델 | — | RZFC36EV2S |
| 냉매 액관 크기 | mm/inch/Hun | Ø9.5 (Flare) |
| 실외기 열교환기 유형 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| 냉매 가스관 크기 | mm/inch/Hun | Ø15.9 (Flare) |
| 압축기 모터 출력 | W | 1,600 |
| 소음 수준 | dB(A) | 52 |
| 공장 냉매 충전량 | kg | 1.0 |
| 드레인 배관 연결 크기 | mm | Ø16 |
| 항목 | 단위 | 제조사 자료 |
|---|---|---|
| 시스템 정보 | ||
| 냉방 능력 | kW | 8.8/(4.2～10.0) |
| 계절 에너지 효율 (SEER) | BTU/W.h | 17.38 |
| 전원 | V/Ph/Hz | Supply from OutdoorEY2S 380V / 3Phase / 50Hz |
| 시스템 모델 조합 | — | 제조사 확인 필요 |
| 소비 전력 | W | 2,830 |
| 냉방 능력 | BTU/hr | 30,000/(14300～34100) |
| 실내기 | ||
| 풍량 | cfm | 812 / 635 / 459 |
| 팬 속도 설정 | — | 3Step, Auto |
| 공기 필터 | — | Resin net (With mould resistance) |
| 소음 수준 | dB(A) | 38 / 34 / 29 |
| 크기 (높이 × 너비 × 깊이) | mm | 256x840x840 |
| 중량 | kg | 22 |
| 실내기 모델 | — | 제조사 확인 필요 |
| 장식 패널 중량 | kg | 5.5 |
| 장식 패널 크기 (높이 × 너비 × 깊이) | mm | 50 x 950 x 950 |
| 드레인 배관 연결 크기 | mm | IVP25 (I.D.∅25 x O.D.∅34) |
| 풍량 | m3/min | 23 / 18 / 13 |
| 실외기 | ||
| 크기 (높이 × 너비 × 깊이) | mm | 695x930x350 |
| 중량 | kg | 46 |
| 압축기 유형 | — | Hermetically sealed swing type |
| 냉매 | — | R32 |
| 냉매 추가 충전 없이 가능한 배관 길이 | m | 15 |
| 최대 배관 길이 | m | 50 (equivalent length 70 m) |
| 최대 높이 차이 | m | 30 |
| 실외기 모델 | — | RZFC30EY2S |
| 냉매 액관 크기 | mm/inch/Hun | Ø9.5 (Flare) |
| 실외기 열교환기 유형 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| 냉매 가스관 크기 | mm/inch/Hun | Ø15.9 (Flare) |
| 압축기 모터 출력 | W | 1,600 |
| 소음 수준 | dB(A) | 51 |
| 공장 냉매 충전량 | kg | 1.0 |
| 드레인 배관 연결 크기 | mm | Ø16 |
원본 자료 일부에 불일치가 있어 해당 수치는 표시하지 않았습니다. 계산 및 설계 전에 제조사 확인이 필요합니다.
| 항목 | 단위 | 제조사 자료 |
|---|---|---|
| 시스템 정보 | ||
| 냉방 능력 | kW | 10.6/(5.0～11.2) |
| 계절 에너지 효율 (SEER) | BTU/W.h | 17.20 |
| 전원 | V/Ph/Hz | Supply from OutdoorEY2S 380V / 3Phase / 50Hz |
| 시스템 모델 조합 | — | 제조사 확인 필요 |
| 소비 전력 | W | 3,420 |
| 냉방 능력 | BTU/hr | 36,000/(17100～38200) |
| 실내기 | ||
| 풍량 | cfm | 1,200 / 953 / 706 |
| 팬 속도 설정 | — | 3Step, Auto |
| 공기 필터 | — | Resin net (With mould resistance) |
| 소음 수준 | dB(A) | 45 / 38 / 33 |
| 크기 (높이 × 너비 × 깊이) | mm | 298x840x840 |
| 중량 | kg | 24 |
| 실내기 모델 | — | 제조사 확인 필요 |
| 장식 패널 중량 | kg | 5.5 |
| 장식 패널 크기 (높이 × 너비 × 깊이) | mm | 50 x 950 x 950 |
| 드레인 배관 연결 크기 | mm | VP25 (I.D.∅25 x O.D.∅34) |
| 풍량 | m3/min | 34 / 27 / 20 |
| 실외기 | ||
| 크기 (높이 × 너비 × 깊이) | mm | 695x930x350 |
| 중량 | kg | 46 |
| 압축기 유형 | — | Hermetically sealed swing type |
| 냉매 | — | R32 |
| 냉매 추가 충전 없이 가능한 배관 길이 | m | 15 |
| 최대 배관 길이 | m | 50 (equivalent length 70 m) |
| 최대 높이 차이 | m | 30 |
| 실외기 모델 | — | RZFC36EY2S |
| 냉매 액관 크기 | mm/inch/Hun | Ø9.5 (Flare) |
| 실외기 열교환기 유형 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| 냉매 가스관 크기 | mm/inch/Hun | Ø15.9 (Flare) |
| 압축기 모터 출력 | W | 1,600 |
| 소음 수준 | dB(A) | 52 |
| 공장 냉매 충전량 | kg | 1.0 |
| 드레인 배관 연결 크기 | mm | Ø16 |
원본 자료 일부에 불일치가 있어 해당 수치는 표시하지 않았습니다. 계산 및 설계 전에 제조사 확인이 필요합니다.
| 항목 | 단위 | 제조사 자료 |
|---|---|---|
| 시스템 정보 | ||
| 냉방 능력 | kW | 12.3/(5.7～14.0) |
| 계절 에너지 효율 (SEER) | BTU/W.h | 16.10 |
| 전원 | V/Ph/Hz | Supply from OutdoorEY2S 380V / 3Phase / 50Hz |
| 시스템 모델 조합 | — | 제조사 확인 필요 |
| 소비 전력 | W | 4,530 |
| 냉방 능력 | BTU/hr | 42,000/(19500～47800) |
| 실내기 | ||
| 풍량 | cfm | 1,271 / 1,024 / 741 |
| 팬 속도 설정 | — | 3Step, Auto |
| 공기 필터 | — | Resin net (With mould resistance) |
| 소음 수준 | dB(A) | 46 / 40 / 33 |
| 크기 (높이 × 너비 × 깊이) | mm | 298x840x840 |
| 중량 | kg | 24 |
| 실내기 모델 | — | 제조사 확인 필요 |
| 장식 패널 중량 | kg | 5.5 |
| 장식 패널 크기 (높이 × 너비 × 깊이) | mm | 50 x 950 x 950 |
| 드레인 배관 연결 크기 | mm | VP25 (I.D.∅25 x O.D.∅34) |
| 풍량 | m3/min | 36 / 29 / 21 |
| 실외기 | ||
| 크기 (높이 × 너비 × 깊이) | mm | 990x940x320 |
| 중량 | kg | 62 |
| 압축기 유형 | — | Hermetically sealed swing type |
| 냉매 | — | R32 |
| 냉매 추가 충전 없이 가능한 배관 길이 | m | 15 |
| 최대 배관 길이 | m | 50 (equivalent length 70 m) |
| 최대 높이 차이 | m | 30 |
| 실외기 모델 | — | RZFC42EY2S |
| 냉매 액관 크기 | mm/inch/Hun | Ø9.5 (Flare) |
| 실외기 열교환기 유형 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| 냉매 가스관 크기 | mm/inch/Hun | Ø15.9 (Flare) |
| 압축기 모터 출력 | W | 2,400 |
| 소음 수준 | dB(A) | 54 |
| 공장 냉매 충전량 | kg | 1.35 |
| 드레인 배관 연결 크기 | mm | Ø25 |
원본 자료 일부에 불일치가 있어 해당 수치는 표시하지 않았습니다. 계산 및 설계 전에 제조사 확인이 필요합니다.
| 항목 | 단위 | 제조사 자료 |
|---|---|---|
| 시스템 정보 | ||
| 냉방 능력 | kW | 14.1/(6.2～15.4) |
| 계절 에너지 효율 (SEER) | BTU/W.h | 16.10 |
| 소비 전력 | W | 제조사 확인 필요 |
| 전원 | V/Ph/Hz | Supply from OutdoorEY2S 380V / 3Phase / 50Hz |
| 시스템 모델 조합 | — | 제조사 확인 필요 |
| 냉방 능력 | BTU/hr | 48,000/(21200～52500) |
| 실내기 | ||
| 풍량 | cfm | 1,271 / 1,024 / 741 |
| 팬 속도 설정 | — | 3Step, Auto |
| 공기 필터 | — | Resin net (With mould resistance) |
| 소음 수준 | dB(A) | 46 / 40 / 33 |
| 크기 (높이 × 너비 × 깊이) | mm | 298x840x840 |
| 중량 | kg | 24 |
| 실내기 모델 | — | 제조사 확인 필요 |
| 장식 패널 중량 | kg | 5.5 |
| 장식 패널 크기 (높이 × 너비 × 깊이) | mm | 50 x 950 x 950 |
| 드레인 배관 연결 크기 | mm | VP25 (I.D.∅25 x O.D.∅34) |
| 풍량 | m3/min | 36 / 29 / 21 |
| 실외기 | ||
| 크기 (높이 × 너비 × 깊이) | mm | 990x940x320 |
| 중량 | kg | 62 |
| 압축기 유형 | — | Hermetically sealed swing type |
| 냉매 | — | R32 |
| 냉매 추가 충전 없이 가능한 배관 길이 | m | 15 |
| 최대 배관 길이 | m | 50 (equivalent length 70 m) |
| 최대 높이 차이 | m | 30 |
| 실외기 모델 | — | RZFC48EY2S |
| 냉매 액관 크기 | mm/inch/Hun | Ø9.5 (Flare) |
| 실외기 열교환기 유형 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| 냉매 가스관 크기 | mm/inch/Hun | Ø15.9 (Flare) |
| 압축기 모터 출력 | W | 2,400 |
| 소음 수준 | dB(A) | 56 |
| 공장 냉매 충전량 | kg | 1.35 |
| 드레인 배관 연결 크기 | mm | Ø25 |
원본 자료 일부에 불일치가 있어 해당 수치는 표시하지 않았습니다. 계산 및 설계 전에 제조사 확인이 필요합니다.
사양은 선택한 모델 기준입니다. 소음과 풍량은 운전 설정에 따라 달라질 수 있습니다. 효율은 동일한 시험 조건에서 비교하세요. 냉방 용량이 같다는 이유만으로 기존 장비를 교체할 수 있는 것은 아닙니다.
Daikin Sky Air 자주 묻는 질문
4방향 그룹의 FCFC-EV2S는 실제로 어떻게 송풍하나요?
실제 방식은 패널 둘레의 360도 라운드 플로우입니다. AirHub360의 4방향 그룹은 천장 카세트 비교용 분류이며 제품 구조를 바꾸는 의미가 아닙니다.
냉방 용량은 어떻게 선택하나요?
면적, 천장 높이, 일사량, 인원과 장비 발열을 기준으로 냉방 부하를 계산합니다. 이후 AirHub360과 세부 모델, 전원 및 실외기 위치를 확인하세요.
AIRHUB360 / LET’S PLAN TOGETHER
이 시리즈 상담
천장 높이와 내부 공간, 장비 위치, 송풍 방향을 먼저 확인하고 열부하, 전원, 냉매 배관과 배수 경로, 점검 공간을 검토합니다. 설치 형태를 쉽게 비교하도록 4방향 카세트 분류에 Round Flow를 함께 표시합니다. Round Flow는 네 방향에만 송풍하는 방식이 아니라 360도 방향으로 공기를 분배합니다.
같은 분류의 시리즈 보기
DAIKIN SKY AIR4방향 카세트형 / Round Flow
Round Flow Cassette Inverter FCF-DV2S
Daikin FCF-DV2S는 천장 중앙 배치를 검토할 수 있는 360도 라운드 플로우 인버터 카세트입니다.
DAIKIN SKY AIR4방향 카세트형 / Round Flow
Non Inverter 8-Way Cassette FCC-AV1S
Daikin FCC-AV1S는 8방향 송풍의 정속형 천장 카세트입니다. AirHub360은 사면 패널 카세트 제품과 비교하기 쉽도록 4way Cassette 그룹에 분류합니다.
