DAIKIN / SKY AIR

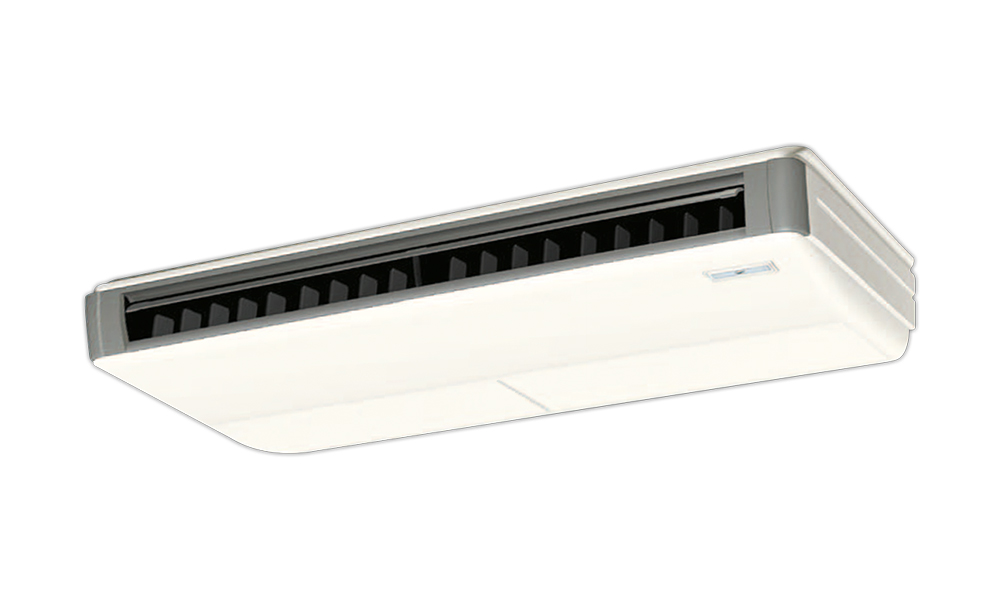

Daikin Non Inverter Ceiling FHNQ-NV2S
Daikin FHNQ-NV2S は、室内機から直接送風し、分配用ダクト網を使わない非インバーター天吊形です。
型番と仕様 ↓このシリーズを相談 ↗シリーズの選定ポイント
- 上下は自動スイング、左右は手動調整
- 吸込パネルからフィルターへアクセス
現場の条件に合わせた計画
毎日の運転パターンを踏まえてインバーター機と比較し、特に梁や壁の近くでは選定機種の実寸法を確認します。
DAIKIN / MODEL DATA
型番と仕様
型番を選んで対応する仕様をご覧ください。設計に使用する前に、室内機と室外機の指定組み合わせを確認してください。
| 項目 | 単位 | メーカー公表値 |
|---|---|---|
| システム情報 | ||
| 冷房能力 | kW | 4 |
| 季節エネルギー効率（SEER） | BTU/W.h | 14.23 |
| 電源 | V/Ph/Hz | Supply from Outdoor220V / 1 Phase / 50Hz |
| システム組合せ型番 | — | FHNQ13NV2S / RNQ13NV2S |
| 消費電力 | W | 1,080 |
| 冷房能力 | BTU/hr | 13,600 |
| 室内機 | ||
| 風量 | cfm | 777 / 741 / 706 |
| 風量設定 | — | 3 Steps, Auto |
| エアフィルター | — | Resin net (with mould resistance) |
| 騒音値 | dB(A) | 45 / N/A / 40 |
| 寸法（高さ × 幅 × 奥行） | mm | 195 x 1,160 x 680 |
| 質量 | kg | 26 |
| 室内機型番 | — | FHNQ13NV2S |
| ドレン管接続径 | mm | VP20 (I.D.∅20 x O.D.∅26) |
| 風量 | m3/min | 22 / 21 / 20 |
| 室外機 | ||
| 寸法（高さ × 幅 × 奥行） | mm | 595 x 845 x 300 |
| 質量 | kg | 40 |
| 圧縮機の種類 | — | Hermetically sealed rotary type |
| 冷媒 | — | R-410A |
| 冷媒追加充填不要の配管長 | m | 10 |
| 最大配管長 | m | 30 |
| 最大高低差 | m | 15 |
| 室外機型番 | — | RNQ13NV2S |
| 液管径 | mm/inch/Hun | Ø6.4 (Flare) |
| 室外機熱交換器の種類 | — | Cross fin coil(Copper) |
| ガス管径 | mm/inch/Hun | Ø12.7 (Flare) |
| 圧縮機モーター出力 | W | 900 |
| 騒音値 | dB(A) | 46 |
| 冷媒初期充填量 | kg | 1.3 |
| ドレン管接続径 | mm | Ø18.0 (Hole) |
| 項目 | 単位 | メーカー公表値 |
|---|---|---|
| システム情報 | ||
| 冷房能力 | kW | 5.2 |
| 季節エネルギー効率（SEER） | BTU/W.h | 13.44 |
| 電源 | V/Ph/Hz | Supply from Outdoor220V / 1 Phase / 50Hz |
| システム組合せ型番 | — | FHNQ18NV2S / RNQ18NV2S |
| 消費電力 | W | 1,402 |
| 冷房能力 | BTU/hr | 18,000 |
| 室内機 | ||
| 風量 | cfm | 918 / 847 / 777 |
| 風量設定 | — | 3 Steps, Auto |
| エアフィルター | — | Resin net (with mould resistance) |
| 騒音値 | dB(A) | 45 / N/A / 40 |
| 寸法（高さ × 幅 × 奥行） | mm | 195 x 1,400 x 680 |
| 質量 | kg | 32 |
| 室内機型番 | — | FHNQ18NV2S |
| ドレン管接続径 | mm | VP20 (I.D.∅20 x O.D.∅26) |
| 風量 | m3/min | 26 / 24 / 22 |
| 室外機 | ||
| 寸法（高さ × 幅 × 奥行） | mm | 735 x 825 x 300 |
| 質量 | kg | 48 |
| 圧縮機の種類 | — | Hermetically sealed rotary type |
| 冷媒 | — | R-410A |
| 冷媒追加充填不要の配管長 | m | 10 |
| 最大配管長 | m | 30 |
| 最大高低差 | m | 15 |
| 室外機型番 | — | RNQ18NV2S |
| 液管径 | mm/inch/Hun | Ø6.4 (Flare) |
| 室外機熱交換器の種類 | — | Cross fin coil(Copper) |
| ガス管径 | mm/inch/Hun | Ø12.7 (Flare) |
| 圧縮機モーター出力 | W | 1,200 |
| 騒音値 | dB(A) | 54 |
| 冷媒初期充填量 | kg | 1.5 |
| ドレン管接続径 | mm | Ø18.0 (Hole) |
| 項目 | 単位 | メーカー公表値 |
|---|---|---|
| システム情報 | ||
| 冷房能力 | kW | 7 |
| 季節エネルギー効率（SEER） | BTU/W.h | 13.4 |
| 電源 | V/Ph/Hz | Supply from Outdoor220V / 1 Phase / 50Hz |
| システム組合せ型番 | — | FHNQ24NV2S / RNQ24NV2S |
| 消費電力 | W | 1,890 |
| 冷房能力 | BTU/hr | 24,000 |
| 室内機 | ||
| 風量 | cfm | 918 / 847 / 777 |
| 風量設定 | — | 3 Steps, Auto |
| エアフィルター | — | Resin net (with mould resistance) |
| 騒音値 | dB(A) | 48 / N/A / 42 |
| 寸法（高さ × 幅 × 奥行） | mm | 195 x 1,400 x 680 |
| 質量 | kg | 32 |
| 室内機型番 | — | FHNQ24NV2S |
| ドレン管接続径 | mm | VP20 (I.D.∅20 x O.D.∅26) |
| 風量 | m3/min | 26 / 24 / 22 |
| 室外機 | ||
| 寸法（高さ × 幅 × 奥行） | mm | 990 x 940 x 320 |
| 質量 | kg | 62 |
| 圧縮機の種類 | — | Hermetically sealed rotary type |
| 冷媒 | — | R-410A |
| 冷媒追加充填不要の配管長 | m | 10 |
| 最大配管長 | m | 30 |
| 最大高低差 | m | 20 |
| 室外機型番 | — | RNQ24NV2S |
| 液管径 | mm/inch/Hun | Ø6.4 (Flare) |
| 室外機熱交換器の種類 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| ガス管径 | mm/inch/Hun | Ø15.9 (Flare) |
| 圧縮機モーター出力 | W | 1,400 |
| 騒音値 | dB(A) | 55 |
| 冷媒初期充填量 | kg | 1.3 |
| ドレン管接続径 | mm | Ø26.0 (Hole) |
| 項目 | 単位 | メーカー公表値 |
|---|---|---|
| システム情報 | ||
| 冷房能力 | kW | 8.8 |
| 季節エネルギー効率（SEER） | BTU/W.h | 13.12 |
| 電源 | V/Ph/Hz | Supply from Outdoor220V / 1 Phase / 50Hz |
| システム組合せ型番 | — | FHNQ30NV2S / RNQ30NV2S |
| 消費電力 | W | 2,460 |
| 冷房能力 | BTU/hr | 30,000 |
| 室内機 | ||
| 風量 | cfm | 953 / 883 / 812 |
| 風量設定 | — | 3 Steps, Auto |
| エアフィルター | — | Resin net (with mould resistance) |
| 騒音値 | dB(A) | 48 / N/A / 42 |
| 寸法（高さ × 幅 × 奥行） | mm | 195 x 1,590 x 680 |
| 質量 | kg | 36 |
| 室内機型番 | — | FHNQ30NV2S |
| ドレン管接続径 | mm | VP20 (I.D.∅20 x O.D.∅26) |
| 風量 | m3/min | 27 / 25 / 23 |
| 室外機 | ||
| 寸法（高さ × 幅 × 奥行） | mm | 990 x 940 x 320 |
| 質量 | kg | 65 |
| 圧縮機の種類 | — | Hermetically sealed rotary type |
| 冷媒 | — | R-410A |
| 冷媒追加充填不要の配管長 | m | 15 |
| 最大配管長 | m | 30 |
| 最大高低差 | m | 20 |
| 室外機型番 | — | RNQ30NV2S |
| 液管径 | mm/inch/Hun | Ø9.5 (Flare) |
| 室外機熱交換器の種類 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| ガス管径 | mm/inch/Hun | Ø15.9 (Flare) |
| 圧縮機モーター出力 | W | 1,750 |
| 騒音値 | dB(A) | 55 |
| 冷媒初期充填量 | kg | 1.4 |
| ドレン管接続径 | mm | Ø26.0 (Hole) |
| 項目 | 単位 | メーカー公表値 |
|---|---|---|
| システム情報 | ||
| 冷房能力 | kW | 8.8 |
| 季節エネルギー効率（SEER） | BTU/W.h | 13.12 |
| 電源 | V/Ph/Hz | Supply from Outdoor380V / 3 Phase / 50Hz |
| システム組合せ型番 | — | FHNQ30NV2S / RNQ30NY2S |
| 消費電力 | W | 2,460 |
| 冷房能力 | BTU/hr | 30,000 |
| 室内機 | ||
| 風量 | cfm | 953 / 883 / 812 |
| 風量設定 | — | 3 Steps, Auto |
| エアフィルター | — | Resin net (with mould resistance) |
| 騒音値 | dB(A) | 48 / N/A / 42 |
| 寸法（高さ × 幅 × 奥行） | mm | 195 x 1,590 x 680 |
| 質量 | kg | 36 |
| 室内機型番 | — | FHNQ30NV2S |
| ドレン管接続径 | mm | VP20 (I.D.∅20 x O.D.∅26) |
| 風量 | m3/min | 27 / 25 / 23 |
| 室外機 | ||
| 寸法（高さ × 幅 × 奥行） | mm | 990 x 940 x 320 |
| 質量 | kg | 65 |
| 冷媒 | — | R-410A |
| 冷媒追加充填不要の配管長 | m | 15 |
| 最大配管長 | m | 30 |
| 最大高低差 | m | 20 |
| 室外機型番 | — | RNQ30NY2S |
| 液管径 | mm/inch/Hun | Ø9.5 (Flare) |
| 室外機熱交換器の種類 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| ガス管径 | mm/inch/Hun | Ø15.9 (Flare) |
| 圧縮機モーター出力 | W | 1,750 |
| 騒音値 | dB(A) | 57 |
| 冷媒初期充填量 | kg | 1.5 |
| ドレン管接続径 | mm | Ø26.0 (Hole) |
| 項目 | 単位 | メーカー公表値 |
|---|---|---|
| システム情報 | ||
| 冷房能力 | kW | 10.6 |
| 季節エネルギー効率（SEER） | BTU/W.h | 13.12 |
| 電源 | V/Ph/Hz | Supply from Outdoor220V / 1 Phase / 50Hz |
| システム組合せ型番 | — | FHNQ36NV2S / RNQ36NV2S |
| 消費電力 | W | 2,960 |
| 冷房能力 | BTU/hr | 36,000 |
| 室内機 | ||
| 風量 | cfm | 1,412 / 1,200 / 1,094 |
| 風量設定 | — | 3 Steps, Auto |
| エアフィルター | — | Resin net (with mould resistance) |
| 騒音値 | dB(A) | 50 / N/A / 45 |
| 寸法（高さ × 幅 × 奥行） | mm | 260 x 1,844 x 680 |
| 質量 | kg | 62 |
| 室内機型番 | — | FHNQ36NV2S |
| ドレン管接続径 | mm | 3/4B (I.D.∅21.6 x O.D.∅27.2) |
| 風量 | m3/min | 40 / 34 / 31 |
| 室外機 | ||
| 寸法（高さ × 幅 × 奥行） | mm | 990 x 940 x 320 |
| 質量 | kg | 67 |
| 圧縮機の種類 | — | Hermetically sealed rotary type |
| 冷媒 | — | R-410A |
| 冷媒追加充填不要の配管長 | m | 15 |
| 最大配管長 | m | 30 |
| 最大高低差 | m | 20 |
| 室外機型番 | — | RNQ36NV2S |
| 液管径 | mm/inch/Hun | Ø9.5 (Flare) |
| 室外機熱交換器の種類 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| ガス管径 | mm/inch/Hun | Ø15.9 (Flare) |
| 圧縮機モーター出力 | W | 2660 |
| 騒音値 | dB(A) | 55 |
| 冷媒初期充填量 | kg | 1.8 |
| ドレン管接続径 | mm | Ø26.0 (Hole) |
| 項目 | 単位 | メーカー公表値 |
|---|---|---|
| システム情報 | ||
| 冷房能力 | kW | 10.6 |
| 季節エネルギー効率（SEER） | BTU/W.h | 13.12 |
| 電源 | V/Ph/Hz | Supply from Outdoor380V / 3 Phase / 50Hz |
| システム組合せ型番 | — | FHNQ36NV2S / RNQ36NY2S |
| 消費電力 | W | 2,960 |
| 冷房能力 | BTU/hr | 36,000 |
| 室内機 | ||
| 風量 | cfm | 1,412 / 1,200 / 1,094 |
| 風量設定 | — | 3 Steps, Auto |
| エアフィルター | — | Resin net (with mould resistance) |
| 騒音値 | dB(A) | 50 / N/A / 45 |
| 寸法（高さ × 幅 × 奥行） | mm | 260 x 1,844 x 680 |
| 質量 | kg | 62 |
| 室内機型番 | — | FHNQ36NV2S |
| ドレン管接続径 | mm | 3/4B (I.D.∅21.6 x O.D.∅27.2) |
| 風量 | m3/min | 40 / 34 / 31 |
| 室外機 | ||
| 寸法（高さ × 幅 × 奥行） | mm | 990 x 940 x 320 |
| 質量 | kg | 67 |
| 冷媒 | — | R-410A |
| 冷媒追加充填不要の配管長 | m | 15 |
| 最大配管長 | m | 30 |
| 最大高低差 | m | 20 |
| 室外機型番 | — | RNQ36NY2S |
| 液管径 | mm/inch/Hun | Ø9.5 (Flare) |
| 室外機熱交換器の種類 | — | CAZ Protection (Anti - Corrosion Micro Channel) |
| ガス管径 | mm/inch/Hun | Ø15.9 (Flare) |
| 圧縮機モーター出力 | W | 2660 |
| 騒音値 | dB(A) | 57 |
| 冷媒初期充填量 | kg | 1.8 |
| ドレン管接続径 | mm | Ø26.0 (Hole) |
仕様は選択した型番に対応します。騒音と風量は運転設定で変わる場合があります。効率は同じ試験条件で比較してください。冷房能力が同じだけでは、既存機器の置き換えに適するとは判断できません。
Daikin Sky Air のよくある質問
FHNQ-NV2S の寸法は全機種共通ですか？
個別の仕様表で確認してください。薄型寸法に例外を付した案内もあるため、設置スペースを決める前に高さ・幅・奥行きを確認します。
冷房能力はどのように選びますか？
面積、天井高、日射、人数、機器の発熱から冷房負荷を算定します。そのうえで AirHub360 が機種、電源、室外機の設置場所を確認します。
AIRHUB360 / LET’S PLAN TOGETHER
このシリーズを相談
天井高、天井内の空間、設置位置、送風方向を確認し、熱負荷、電源、冷媒配管、排水経路、保守スペースを検討します。当サイトでは設置形式を比較しやすいよう、4方向カセット形の分類に Round Flow を含めています。Round Flow は4方向のみではなく、360度全周に送風する形式です。
